13510828459
KSS-97615水性锅用漆(黑色)
标准涂装说明书
KSS-97615水性锅用漆(黑色)
标准涂装说明书
组成:
成分 | 重量 |
主体树脂 | 40~50 |
交联树脂 | 10~15 |
偶联剂 | 2~4 |
颜料 | 5~8 |
助剂 | 8~10 |
助溶剂 | 8~10 |
去离子水 | 20.0~30 |
合计 | 100.0 |
特征
水性化产品,符合国家环保涂料标准,符合FDA食品卫生要求,符合REACH检验标准,不超过RoHS有害物限制指令。固化温度低,节约能源。单组分包装、不需要熟化,施工方便。产品分为单涂层与双涂层,能适合不同的涂装线,**程度的提高施工效果,减少涂装成本。
性能及参数
原漆
编号 | 项目 | 产品指标 | 检测标准 | |
KSS-97616 底漆 | KSS-97615面漆 | |||
1 | 容器中物料的状态 | 无结块,无机械杂质 | 无结块,无机械杂质 | GB/T1721 |
2 | 粘度(T-4杯,25℃) s | 30~60 | 30~60 | GB/T1723 |
3 | 不挥发物% | 39~41 | 39~41 | GB/T1725 |
4 | 细度μm ≤ | 25 | 25 | GB/T1724 |
5 | 贮存性(5~35℃)月 | 3 | 3 | GB/T6753.3 |
施工参数
编号 | 项目 | 产品指标 | 检验标准 | ||
KSS-97616 底漆 | KSS-97615面漆 | ||||
6 | 烘烤条件℃/ min | 预烘烤 | 180/3 | 160/3~90/7 | GB/T1728 |
烘烤 | 260~270/20~30 | 260~270/20~30 | GB/T1728 | ||
7 | 漆膜厚度μm | 干膜 | 15~18 | 单层25~30 双层15~18 | GB/T13452.2 |
涂膜性能指标
编号 | 项目 | 产品指标 | 检验标准 | |
8 | 颜色 | 黑色 | ΔΕ≤2.0 | GB/T11186.3 |
9 | 光泽度 | (60°) | 20~40 | GB/T 1743 |
10 | 附着力 | 级划格法 | 0~1 | GB/T1720 |
11 | 铅笔硬度≥ | 3H | GB/T6739 | |
12 | 耐冲击30kg.cm | 无脱落、无开裂 | GB/T1732 | |
13 | 耐盐雾≥ 24h | 划痕腐蚀宽度≤2mm | GB/T 1771 | |
14 | 耐碱性10%NaOH,23±2℃,24h) | 不剥落,不起泡,允许轻微变色、失光 | 企标{1} | |
15 | 耐酸性24h(30%CH3COOH,23±2℃) | 不剥落,不起泡,允许轻微变色、失光 | 企标{2} | |
16 | 耐磨性≤1级 | 未露底 | 企标{3} | |
17 | 不粘性≤ 2级 | 表面无残留,涂膜无破损,允许轻微变色、失光 | 企标{4} | |
18 | 耐热冲击≤2级 | 涂膜无破损,允许轻微变色、失光 | 企标{5} | |
19 | VOC ≤克/升 | 250 | 企标{5} | |
20 |
卫生及环保
| 符合要求 | 1、GB 8058-2003 2、ROHS 3、REACH 4、美国FDA |
材料:
品名 | 牌号 | 用途 | 备注及包装 |
水性黑色底漆 | KSS-97616 | 双层涂装底漆 | 厂家提供,18公斤 |
水性黑色面漆 | KSS-97615 | 双层、单层涂装面漆 | 厂家提供,18公斤 |
去离子水 | (客户自给) |
施工配套:
单涂层: 工件前处理(磷化、无铬钝化、陶化、硅烷)+面漆
双涂层:工件前处理(磷化、无铬钝化、陶化、硅烷)+底漆+面漆
双涂层(底漆+面漆)施工说明:
序号 | 类别 | 工艺名称 | 工艺参数 | 说明 |
1 | 锅内壁底漆涂装 | 锅(筐)上传送带 | 链速:6~9m/min | |
温度:室温 | ||||
2 | 吹热风 | 锅(筐)温度40~50℃ | ||
3 | 喷锅内腔
| 喷枪位、出漆量、压力 | 底漆干膜厚度 15~18μm | |
4
| 流平
| 1~2分钟 温度:烘道与喷漆室间温度 | ||
5 | 烘烤 | 烘干/固化 | 烘道温度:160~180℃ 时间:2~4分钟 | |
6 | 锅外壁底漆涂装 | 将锅反转 | 链速:6~9m/sec | |
温度:40~50℃ | ||||
7 | 喷锅外部 | 喷枪位、出漆量、压力 | 底漆干膜厚度 15~18μm | |
8
| 流平
| 1~2分钟 温度:烘道与喷漆室间温度 | ||
9 | 烘烤 | 烘干/固化 | 烘道温度:90℃ 时间:7~8分钟 | |
10 | 锅外壁面漆涂装
| 喷锅外部 | 喷枪位、出漆量、压力 | 面漆干膜厚度 15~18μm |
11 | 流平
| 1~2分钟 温度:烘道与喷漆室间温度 | ||
12 | 烘烤 | 烘干/固化 | 烘道温度:160℃ 时间:3~5分钟 | |
13 | 锅内壁面漆涂装 | 将锅反转 |
喷枪位、出漆量、压力 | 面漆干膜厚度 15~18μm |
14 | 流平
| 2~4分钟 温度:烘道与喷漆室间温度 | ||
15 | 烘烤 | 烘干/固化 | 烘道温度: 第一段100℃/9分钟 第二段250℃/18~20分钟 | |
16 | 吹冷风 | 锅下线 |
单涂层施工说明:
序号 | 类别 | 工艺名称 | 工艺参数 | 说明 |
1 | 锅内壁涂装 | 锅(筐)上传送带 | 链速:6~9m/sec | |
温度:室温 | ||||
2 | 吹热风 | 锅(筐)温度40~50℃ | ||
3 | 喷锅内腔 | 喷枪位、出漆量、压力 | 面漆干膜厚度 25~30μm | |
4
| 流平 | 1~2分钟 温度:烘道与喷漆室间温度 | ||
5 | 烘烤 | 烘干/固化 | 烘道温度:160~180℃ 时间:5~10钟 | |
6 | 锅外壁涂装 | 将锅反转 | 链速:6~9m/sec | |
温度:室温 | ||||
8 | 喷锅外部 | 喷枪位、出漆量、压力 | 面漆干膜厚度 25~30μm | |
9
| 流平 | 1~2分钟 温度:烘道与喷漆室间温度 | ||
10 | 烘烤 | 烘干/固化 | 烘道温度: 第一段100℃/9分钟 第二段250℃/18~20分钟 |
涂料管理
编号 | 项目 | 条件 |
1 | 涂料 | KSS-97615水性锅用漆(底漆、面漆) |
2 | 稀释剂 | 纯水: |
3 | 稀释率% | 涂料:稀释剂=100:5~25 |
4 | 涂装粘度 | 20~40秒/2#杯, |
5 | PH值 | 7.5~8.5 |
6 | 涂装温度 | 25±3℃ |
7 | 工件温度 | 40~50℃ |
8 | 膜厚 | 底漆15~18微米;面漆双层15~18,单层25~30微米 |
9 | 流平时间 | 3分钟以上 |
10 | 烘烤条件 | 底漆:160/2分钟+80℃/7分钟+160℃/3分钟+(100℃/9+250℃/20)分钟 双涂层面漆:160℃/7(3)分钟+250℃/20分钟 单涂层面漆:160℃/7分钟+250℃/20分钟 |
涂装管理
编号 | 项目 | 条件 |
1 | 工件净化 | 表面洁净,无锈及锈痕 |
2 | 输送链速度 | 根据生产节拍,保证流平与烘烤时间 |
3 | 托架转数 | 应与链速匹配,使喷涂覆盖为整圈数 |
4 | 出漆时间 | 应与托架转数匹配,使喷涂覆盖为整圈数 |
5 | 喷枪雾化幅度(cm) | 5~10 |
6 | 涂料喷出量(ml/min) | 根据膜厚与工件形状调整 |
7 | 喷涂压力kgf/cm2 | 4-6 |
8 | 局部返修 | 800#以上砂纸磨砂后擦净,返回流水线重新涂装。 |
包装与贮存
涂料:20升的塑料提桶。
贮存条件:5~35℃,密封贮存于阴凉干燥处。
贮存时间:3个月(超过保质期应按标准经检验确认,若合格可继续使用)
附件(1)
产品企业标准说明
附录A
(规范性附录)
涂层耐磨性能评定等级
评定等级 | 涂层耐磨次数 |
0级 | 1000次以上 |
1级 | 500次~1000次 |
2级 | 300次~500次 |
附录B
(规范性附录)
不粘性数字及描述等级评定
评定等级 | 等级描述 | 去除残留物的状态 |
0级 | 极好 | 将锅口朝下,敲打后残留物全部脱落,无痕迹。 |
1级 | 好 | 将锅口朝下,敲打后残留物全部脱落,边角处有残留,用木铲可铲除 |
2级 | 较好 | 将锅口朝下,敲打后残留物大块脱落,剩余部分,用木铲可铲除。 |
3级 | 一般 | 将锅口朝下,敲打后残留物部分脱落,剩余部分,用木铲加力可铲除。 |
4级 | 差 | 将锅口朝下,敲打后残留物局部脱落,剩余部分,用木铲无法铲除。 |
附录 C
(规范性附录)
耐热冲击周期评价等级
评定等级 | 去除残留物的状态 |
0级 | 通过10周期,表面无变化 |
1级 | 通过10周期,允许表面轻微变色、失光 |
2级 | 通过7周期,允许表面轻微变色、失光 |
3级 | 通过3周期,允许表面轻微变色、失光 |

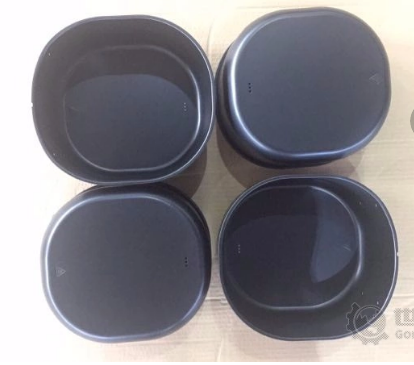

江苏尚水科技持续为你服务,更多关注请扫描二维码,
技术咨询或样品索取请联系: 冯丽萍
寄样地址:江苏省无锡市宜兴市芳桥工业园区888号
111
111
